Una macchina d'eccellenza nel taglio laser

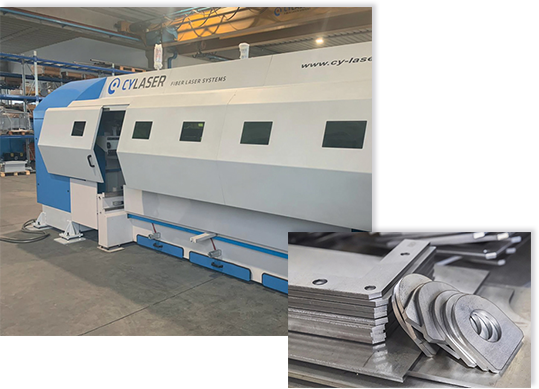

Il CY2D Long è il sistema per il taglio laser 2D che implementa nella macchina tutte le potenzialità della tecnologia Laser High Brilliance.

Esso rappresenta la macchina ideale per chi ha già impostato la logistica del proprio sito produttivo sulla base della dislocazione tipica dei sistemi plasma, ossitaglio o laser di precedente concezione.

CARATTERISTICHE TECNICHE:

Campo applicativo

• Taglio laser di materiali metallici in lastra

Caratteristiche principali

• Macchina guida con struttura ad eroplano e telaio autoportante
• Sistema doppio cambio pallet motorizzato con struttura indipendente dal resto della macchina
• Generatore Laser montato a bordo

Descrizione

• Velocità avanzamento in lavorazione: mm/min. 150/50.000
• Velocità massima di traslazione in rapido: mm/min. 110.000 + 110.000
• Precisione di ripetibilità sull'intera area di lavoro: Mm +/- 0,05
• Precisione di parallelismo e quadra per ogni 800 mm lineari della struttura: Mm 0.08
• Alimentazione: 400V trifase - 50/60 Hz

Tipologia di macchina guida

• Modello 4020L
• Area di lavoro mm 2000 x 4000
• Dimensioni ingombro mm 11500 x 2500 x 2100 h
• Peso Kg 9000

Tipologia di generatore, capacità di taglio e potenza d'installazione richiesta

• Spessore max su Acciaio al Carbonio: 15 mm
• Spessore max su Acciaio Inox: 12 mm
• Spessore max su Alluminio: 15 mm
• Potenza d'installazione max TOTALE per l'intero impianto: 30 Kw
